      天津集装箱龙门吊生产厂家集装箱龙门吊的悬臂形式

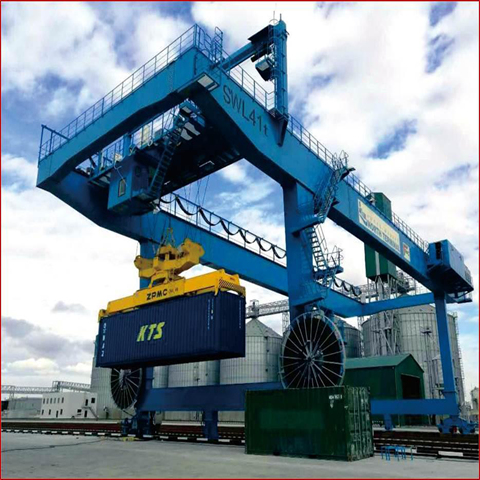

集装箱龙门吊包含轨道式 RMG、轮胎式 RTG 两大类，悬臂一共分为无悬臂、单悬臂、双对称悬臂三种标准结构，内陆堆场、港口、铁路货场按需选用，各自结构受力、作业场景差异明确。

一、无悬臂结构

主梁两端端头与门腿顶面齐平，主梁无任何向外伸出段，小车全程只能在两条门腿内侧跨度内行走作业。

结构特点

整机自重最轻，造价最低；主梁弯矩分布简单，抗倾覆、抗风稳定性最优；钢结构后期变形小，维保简便。

局限

作业范围仅限轨道跨内，无法给轨道外侧集卡、火车车厢装卸集装箱，大车需要频繁走行对位，转运效率偏低。

适用场景

1 室内封闭集装箱仓储车间

2 场地两侧有墙体、建筑遮挡，无外侧装卸空间

3 仅做跨内集装箱堆码，不外接集卡装卸的小型堆场

二、单悬臂结构

主梁仅一侧向外延伸悬臂，另一侧端头紧贴门腿无外伸，属于不对称受力结构，悬臂长度常规 6~9 米。

结构特点

1 单侧可覆盖轨道外侧车道，直接停靠集卡装车卸箱，无需挪动大车

2 整机受力不对称，需要加大主梁截面、配重优化抗倾覆能力，自重与成本高于无悬臂机型

3 悬臂端额定吊重低于跨中载荷，需设置行程限位保护

适用场景（内陆铁路货场最常用）

1 铁路集装箱中转站，轨道一侧停靠火车车厢、另一侧是集装箱堆区

2 场地一边受限、仅单侧需要常态化装卸货车

3 狭小内陆无水港，场地空间不足无法布置双侧悬臂

三、双对称悬臂（港口主流标配）

主梁两端均等向外伸出悬臂，左右长度一致，受力完全对称，是集装箱码头、大型物流园最普及形式，单侧悬臂常见 7~11 米。

结构优势

1 轨道左右两侧均可停靠集卡，两侧同步装卸作业，堆场利用率、周转效率最高

2 对称悬臂可抵消主梁正负弯矩，主梁受力更均衡，同等跨度下主梁用料反而更节省

3 抗风性能优于单悬臂，大风天气整机晃动幅度更小，适配露天海边多风环境

细分门腿构造两种样式

1 U 型门腿：门腿上部敞开无横梁连通，集装箱可从门腿上方穿行，装卸视野开阔

2 Π 型门腿：两门腿顶端用横梁闭合连接，整体框架刚性更强，大跨度、重载机型选用居多抖音百科

适用场景

海港集装箱堆场、大型内陆综合物流园、大规模集装箱堆存转运场地

四、补充细分选型要点

1 悬臂长度规范

集装箱机型悬臂长度普遍不超过自身主跨度 1/3，防止倾覆；悬臂端起重量一般为跨中额定载荷 70%~80%

2 RTG 轮胎式集装箱龙门吊

港口标准 RTG 几乎全部采用双悬臂设计；小型场内转运 RTG 偶尔选用单悬臂

3 RMG 轨道式集装箱龙门吊

铁路场站多选单悬臂，大型仓储码头优先双悬臂，密闭厂房选用无悬臂。
