      江苏无锡船厂龙门吊生产厂家分享船坞龙门吊的工作原理

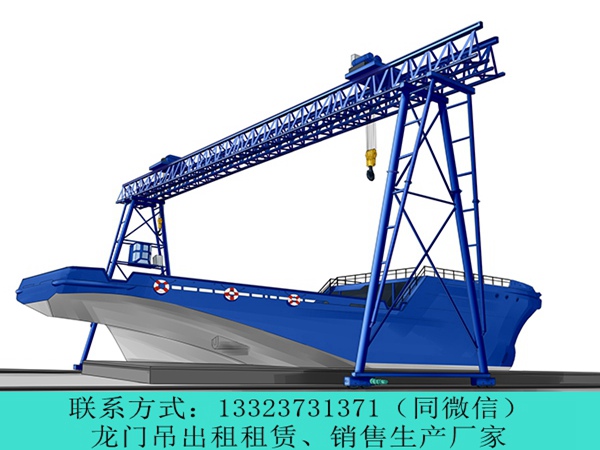

船坞龙门吊的工作原理核心是通过机械结构与电控系统协同，将电能转化为机械能，实现重物（船体分段、设备、模块等）的垂直起升、水平移动及精准对位，全程适配船坞高湿度、强风载、大跨度的特殊作业环境，确保重载下的稳定与安全。其工作原理可拆解为 “动力来源→核心机构动作→控制与安全保障” 三大核心环节，具体如下：

一、核心前提：结构基础与受力逻辑

船坞龙门吊的工作依赖稳定的结构支撑，其受力逻辑是原理实现的前提：

主体结构由主梁（双梁箱型为主，抗扭抗载）、支腿（加强型门架，支撑主梁并传递载荷）、运行台车（含车轮组） 组成，支腿底部通过台车与船坞两侧的专用轨道贴合，形成 “门架跨骑船坞” 的布局，跨度覆盖船坞全宽（30-150m+）。

作业时，重物的重力通过起升机构传递至主梁，主梁将载荷均匀分配给两侧支腿，支腿再通过台车传递到轨道和地基（船坞轨道地基需做加固处理，承受千吨级集中载荷），确保整体结构不发生变形或倾覆。

二、核心工作流程：从动力输入到重物位移

船坞龙门吊的动作可分为 “垂直起升 / 下降”“水平移动（纵向 + 横向）”“精准对位” 三个核心步骤，各步骤由不同机构协同完成，动力均来自电机驱动：

1. 动力来源：电能→机械能的转化

船坞龙门吊通过滑触线（或电缆卷筒） 从船厂高压电网取电（常见 380V/10kV），电能输送至控制柜后，分配给起升、运行、小车等各机构的电机（多为变频电机，可精准调速）。

电机将电能转化为旋转机械能，再通过减速器、联轴器等传动部件，降低转速、提升扭矩（满足重载需求），驱动各执行机构动作。

2. 垂直起升 / 下降：重载的 “升降控制”

核心机构：起升机构（卷扬机 + 钢丝绳 + 吊钩组 + 滑轮组）

卷扬机（含卷筒、制动器）是核心：电机驱动卷筒旋转，卷筒上缠绕的高强度钢丝绳（船坞用钢丝绳需耐腐蚀、抗疲劳，适配高盐雾环境）通过定滑轮组（安装在主梁下方）改变受力方向，再连接动滑轮组（与吊钩组一体）。

受力放大原理：通过 “定滑轮 + 动滑轮” 的组合（滑轮组倍率常见 4-16 倍），放大卷扬机的牵引力，实现 “小电机驱动大重物”。例如：1000t 龙门吊的吊钩组，通过 16 倍滑轮组，卷扬机只需提供约 62.5t 的牵引力即可吊起 1000t 重物。

动作控制：卷筒正转→钢丝绳放出→吊钩下降；卷筒反转→钢丝绳收回→吊钩起升。制动器（电磁制动 + 机械应急制动）实时锁止，防止断电或故障时重物坠落。

3. 水平移动：覆盖船坞的 “二维走位”

船坞龙门吊需实现两个方向的水平移动，分别由两套独立机构控制：

（1）横向移动（沿主梁方向，覆盖船坞宽度）

核心机构：小车运行机构（小车架 + 车轮组 + 驱动电机）

小车安装在主梁的轨道上，电机驱动小车车轮旋转，带动起升机构（卷扬机 + 吊钩）沿主梁横向移动（速度 0.5-10m/min），可将重物从船坞一侧转运至另一侧任意位置。

（2）纵向移动（沿船坞长度方向，覆盖船坞全长）

核心机构：大车运行机构（支腿底部台车 + 驱动电机 + 轮边减速器）

两侧支腿的台车均配备驱动电机，电机同步驱动车轮沿船坞轨道纵向运行（速度 5-30m/min），实现整台龙门吊带着重物沿船坞长度方向移动，适配船体分段合龙、长距离转运需求。

4. 精准对位：船坞作业的 “核心要求”

船坞龙门吊需将分段、设备精准对接至船体预设位置（误差要求 ±5mm），其精准控制依赖：

变频调速系统：起升、横向、纵向速度可无级调节（低速可达 0.1m/min），避免重载启动 / 停止时的冲击，实现 “平稳移动”。

同步控制系统：双主梁、双小车、双侧大车均配备同步控制模块，通过编码器检测各机构运行速度 / 位移，实时修正偏差（例如：双侧大车速度差超过 0.1m/min 时，系统自动调整电机转速，防止龙门吊跑偏）。

辅助定位装置：大型船坞龙门吊会集成激光测距仪、视觉识别系统（拍摄船体对位标记）、GPS 定位，操作人员通过驾驶室显示屏实时观察对位情况，精准微调。

三、关键辅助系统：适配船坞环境的安全保障

船坞龙门吊的工作原理不仅包含 “位移实现”，还需通过辅助系统应对船坞特殊环境（高湿、高盐雾、强风），确保作业安全，核心辅助系统的工作逻辑如下：

1. 抗风防滑系统

工作逻辑：船坞露天作业，强风易导致龙门吊移位（空车时风险更高）。系统通过风速传感器实时检测风速，当风速超过安全阈值（通常≥15m/s）时，自动报警并触发 “防风夹轨器”“防风锚定装置”：

夹轨器：通过液压驱动，将台车车轮与轨道夹紧，利用摩擦力阻止龙门吊移动；

锚定装置：当风速≥25m/s（台风级）时，龙门吊行驶至预设锚定坑位置，放下锚定销插入坑内，将整台设备固定在地基上，防止倾覆。

2. 防腐与密封系统

工作逻辑：船坞高盐雾、高湿度易导致钢结构锈蚀、电气部件短路。钢结构采用防腐涂层（氟碳漆 + 锌层），电气柜、电机采用 IP65 以上密封防护，电缆接头做防水处理，避免水汽侵入；部分关键机构（如卷扬机）配备除湿装置，保持内部干燥。

3. 安全保护系统（核心逻辑：“故障停机 + 应急避险”）

超载保护：起升机构配备重量传感器（拉力传感器），当重物重量超过额定载荷的 110% 时，系统自动切断起升电机电源，制动器锁死，防止过载损坏设备。

限位保护：起升、小车、大车均设机械限位（挡块）和电气限位（行程开关），当机构运行至极限位置时，自动停机，避免碰撞。

紧急制动：驾驶室、地面均设紧急停止按钮，遇突发情况时，按下按钮可瞬间切断所有机构电源，所有制动器锁死，实现紧急停机。

防倾翻保护：支腿底部配备倾斜传感器，当龙门吊因地基沉降、偏载导致倾斜角度超过安全值（通常≥1°）时，系统自动报警并禁止移动，仅允许缓慢卸载。

四、简化总结：船坞龙门吊的 “工作逻辑链”

电网取电→控制柜分配电能→电机驱动各机构（起升 / 小车 / 大车）→卷扬机 + 滑轮组实现重物升降→小车 + 大车实现水平二维移动→变频 + 同步控制实现精准对位→抗风 / 防腐 / 安全系统保障作业稳定→最终完成船坞内分段吊运、合龙、设备安装等核心任务。
