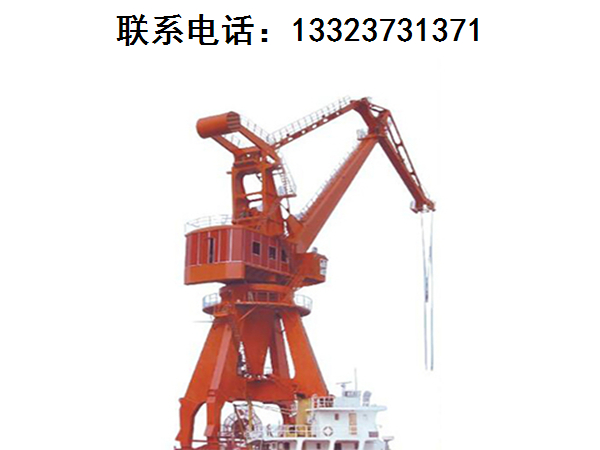

广东湛江门座吊生产厂家讲解门座吊的变频调速技术

      广东湛江门座吊厂家13323731371为港口、码头起重机行业全流程系统服务商，提供设计、销售、安装、调试、维修、保养、改造等服务。

      广东湛江门座吊生产厂家讲解门座吊的变频调速技术

门座吊变频调速是当前主流电控方案，核心是用变频器驱动电机，实现无级调速、平稳启停、精准定位、节能增效，适配起升、变幅、回转、大车四大机构，与 PLC 联动实现智能控制。

一、核心原理

变频器将工频交流电整流为直流，再逆变为频率 / 电压可调的三相交流电，驱动异步 / 永磁同步电机，实现0～额定转速无级调速。

控制模式：

V/F 控制：简单经济，适合回转、大车等对精度要求一般的机构。

矢量控制（闭环）：带编码器反馈，0.5Hz 零速满转矩、调速比 1:100+、精度 ±1%，是起升 / 变幅重载机构标配。

直接转矩控制（DTC）：响应更快（≤50ms），抗扰更强，适合频繁启停。

四象限运行：起升下降、变幅回落时，电机发电回馈电网，节能 25%～40%。

二、四大机构变频控制要点（门座吊专属）

1. 起升机构（最关键）

位能负载 + 零速抱闸：矢量闭环 + 编码器，零速满转矩，松闸 / 抱闸与变频器时序联动，防溜钩、无冲击。

双电机同步：双卷筒 / 双钩用主从变频 + 编码器同步，同步误差≤10mm。

载荷自适应：轻载高速（1.2 倍额定）、重载低速（0.8 倍），S 曲线加减速。

支持 + 开闭双机构：散货抓斗用两套变频独立 / 联动控制。

2. 变幅机构（四连杆 / 平衡梁）

变幅角度与起升高度耦合：PLC 实时解算几何约束，自动补偿吊点高度，保持吊具水平。

轻载高速、重载低速：大角度（重载）降速防过载，小角度（轻载）提速提效。

S 曲线 + 力矩限幅：消除臂架冲击，保护钢结构与铰点。

3. 回转机构（360° 连续）

V/F 或开环矢量：平滑启停，防甩货、减摇摆。

回转定位 + 微动：低速（0.1r/min）精准对位，支持点动微调。

防风 / 防溜车：变频 + 机械制动器联动，断电安全抱闸。

4. 大车运行机构（沿轨道行走）

分别驱动 + 同步控制：两侧电机独立变频，防啃轨、纠偏。

长距离平稳加减速：S 曲线，减少轮轨冲击与轨道磨损。

防风锚定联动：与夹轨器、锚定装置联锁。

三、系统架构（PLC + 变频 + 反馈）

主控层：PLC（西门子 S7 / 三菱 FX），采集载荷、角度、编码器、限位信号，执行PID / 前馈 + 反馈控制，输出速度 / 转矩指令。

驱动层：专用变频器（安川 H1000、西门子 G120、施耐德 ATV），配输入 / 输出电抗器、制动单元 / 电阻、PG 卡。

反馈层：增量编码器（速度 / 位置）、倾角传感器（变幅角度 ±0.1°）、载荷传感器、限位开关。

保护层：过流、过压、欠压、过载、超速、限位、松绳、防碰撞、多重冗余。
