      重庆船舶甲板吊生产厂家船舶甲板吊的液压系统工作原理是什么

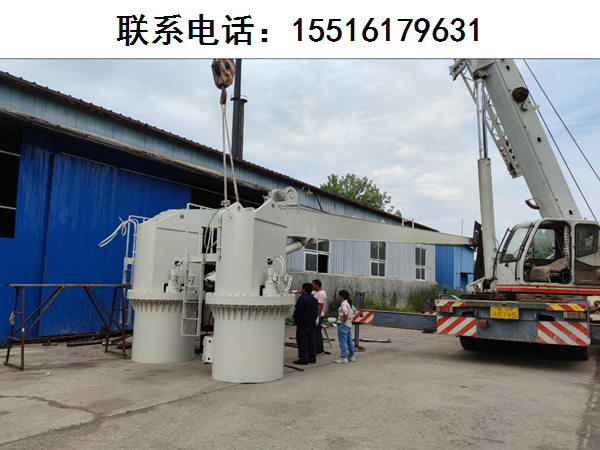

一、系统基础组成

1 动力源

船用电机或船用柴油机带动主液压泵，主流采用变量柱塞泵，可随负载自动调节排量与输出流量，系统常规工作压力 20 至 25 兆帕。

2 供油储油单元

液压油箱储存工作油液，搭配吸油过滤器 回油过滤器 压力管路过滤器拦截杂质，风冷或水冷冷却器控制油温，避免高温油液失效变质。

3 主控阀组

多路比例换向阀集成阀块，接收驾驶室手柄电信号，切换油路方向 调节通油流量，实现动作启停 换向 快慢无级调速，支持多动作同步复合操作。

4 执行元件

变幅油缸负责吊臂俯仰抬落，属于直线往复运动；起升液压马达驱动卷筒收放钢丝绳吊运货物；回转液压马达带动整机转台 360 度旋转。

5 辅助锁止与制动部件

平衡阀 液压锁 溢流安全阀 制动器油缸 单向节流阀，用于锁止定位 限速防溜 过载泄压 驻车刹车。

6 管路辅件

高压耐油软管 无缝硬管 管接头 测压接口 压力传感器，构建密闭循环油路。

二、整体能量循环核心流程

第一步能量输入

原动机带动主泵转动，泵体从油箱吸入常压液压油，内部柱塞容积压缩挤压油液，把电机或柴油机的机械能转化为液压油高压压力能。负载越大系统自动建立越高油压，流量直接决定机构运行速度。

第二步分配控制

操作人员扳动操纵手柄发出电信号，比例阀阀芯位移换向，高压油按照指令分送至对应执行元件油路，多余压力油经溢流阀泄压回油箱。

第三步动力输出

高压油进入油缸或液压马达，压力推动活塞伸缩 马达转子旋转，液压能再次转换为机械能，驱动吊具完成对应作业动作。

第四步回油循环

做功之后的低压油液经过节流 过滤 冷却，流回液压油箱，完成一次完整油路循环。

老式甲板吊多为开式回路，回油直接回油箱；新型闭式回路主泵与马达首尾对接形成闭环，仅少量补油，重物下降时马达反转充当泵体，回收重力势能，节能且下坡防溜效果更强。

三、三大执行机构独立回路工作逻辑

起升机构回路

起吊上升

换向阀切换油路，高压油通入起升马达正向进油口，马达转动带动卷筒收绳，同时控制油路打开卷筒机械制动器，闸瓦松开，重物平稳起升。负载增大系统压力升高，变量泵自动减小流量，速度自动放缓，实现重载慢吊 轻载快钩。

下放下降

阀芯反向换向，高压油进入马达反向油腔，卷筒放绳。回路串联平衡限速阀，依靠负载自重产生背压限制下放流速，杜绝吊物自由坠落超速溜钩。停机瞬间液压锁锁死油路，制动器油缸泄压抱闸锁死卷筒，防止货物自行下滑。

超载保护

吊装重量超出额定载荷，系统压力顶开主溢流安全阀，高压油直接卸压回油箱，泵体不再向马达供油，起升动作强制停止，保护泵体与结构件不被损坏。

变幅机构回路

抬臂仰起

高压油通入变幅油缸无杆腔，活塞伸出，顶起吊臂向上抬升，作业半径缩小。

落臂俯下

压力油进入油缸有杆腔，活塞回缩，吊臂下放，作业半径加大。

油缸两端加装双向液压锁，吊臂停在任意角度时锁闭两条油路，风浪颠簸船舶摇晃状态下吊臂不会自行下坠或飘移，杜绝吊臂突发变幅引发安全事故。

回转机构回路

左转与右转

换向阀改变进油方向，高压油驱动回转马达正转或反转，经由减速机构带动下方大齿圈，实现整机转台左右回转。

回转阻尼控制

油路内置节流缓冲阀，启停阶段缓慢增减流量，避免船舶晃动时吊具惯性甩动，减小货物摇摆幅度。回转限位触发后电控切断对应换向油路，限制旋转角度防止钢丝绳扭断。

四、船舶甲板吊专属安全液压保护逻辑

1 双向液压锁

安装在油缸进出油口，手柄回中位切断供油后，立刻封闭油缸两侧油路，纯机械锁止位置，即便管路爆裂吊臂也不会突然坠落。

2 平衡限速阀

只允许正向进油供油做功，反向回油必须通过节流孔建立背压，强制限制下放速度，是甲板吊防坠核心部件。

3 主溢流安全阀

设定系统最高极限压力，压力超标自动溢流卸荷，防止泵 阀 管路超压爆裂。

4 制动联动油路

起升与回转动作启动时，先导油先解锁机械刹车；手柄回零停止操作，刹车油路泄压，弹簧力抱紧制动轮锁死机构，做到先松闸后动作 先停机后抱闸。

5 补油与防气蚀回路

闭式系统配备补油泵，持续向低压侧补油，防止油路负压吸入空气产生气穴震动，避免马达空转异响磨损。
